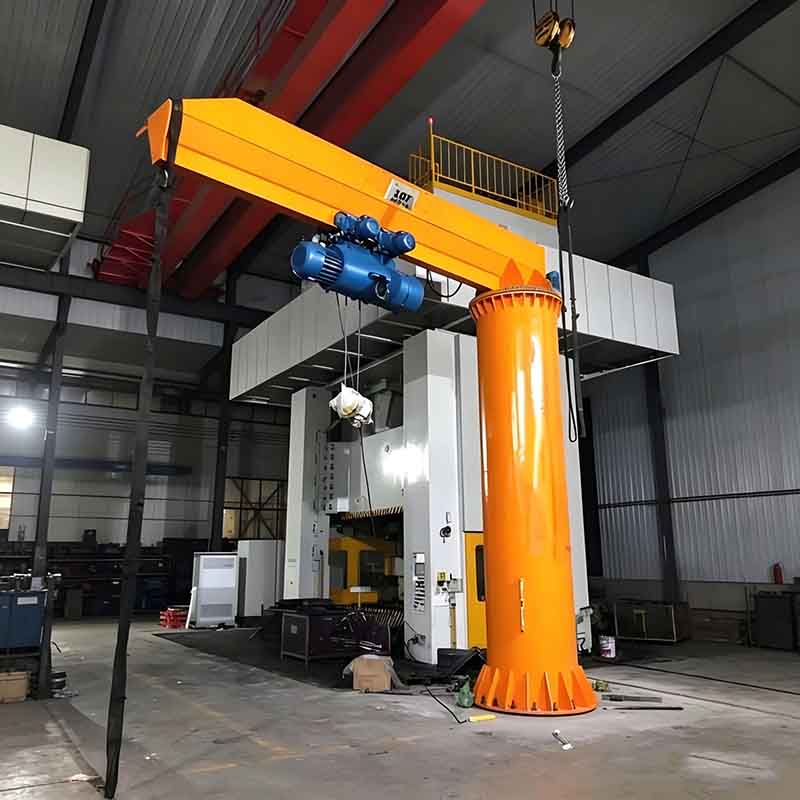

Guindaste de chão

Um guindaste de chão é um sistema de elevação cantilever giratório cuja coluna fica em sua própria placa de base e transfere toda a carga de elevação para uma fundação de concreto dedicada. Ao contrário de uma lança-montada na parede ou montada-em viga, ela não depende de um membro de construção existente para transportar qualquer parte da carga; ao contrário de uma unidade portátil sobre um skid pesado, ela não se move depois de comissionada. Esta distinção - uma conexão permanente projetada entre pilar e laje - é o que define um guindaste de lança montado no piso como uma classe estrutural e rege todas as decisões posteriores sobre capacidade, alcance e seleção de talha.





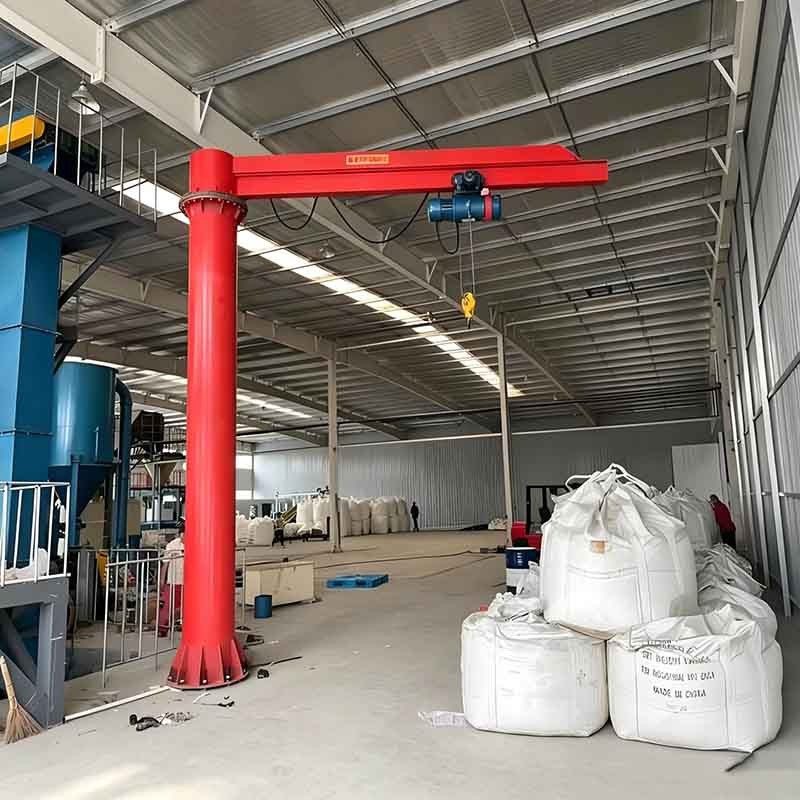

Um guindaste de lança montado no chão consiste em uma coluna vertical fixada a uma placa de base, um braço de lança horizontal que gira ao redor da coluna e um conjunto de guindaste-de carrinho que se desloca ao longo do braço. A coluna não suporta cargas de elevação diretamente. Sua principal função é manter o braço de lança na altura de trabalho adequada e transferir o momento fletor gerado pelo braço para a placa de base. As cargas são então distribuídas na fundação de três formas: compressão vertical, cisalhamento horizontal e momento de tombamento. Como este guindaste depende totalmente de sua própria base, em vez de estruturas de construção compartilhadas, você pode posicionar o ponto de elevação de acordo com suas necessidades de produção, sem restrições de espaçamento de colunas existentes, paredes utilizáveis ​​ou capacidade de carga da treliça do telhado.

Esta independência estrutural explica por que os guindastes de lança montados no piso são amplamente selecionados para células de máquinas-ferramenta, áreas de soldagem, estações de manutenção e outras zonas de trabalho. A posição de elevação pode ser disposta logo acima da área de trabalho, em vez de ser limitada pelo local onde o suporte estrutural mais próximo está disponível.







Nem todo guindaste de chão é ancorado à laje da mesma maneira. São utilizadas três abordagens de montagem, e a escolha afeta tanto a sequência de instalação quanto as opções de realocação futuras:

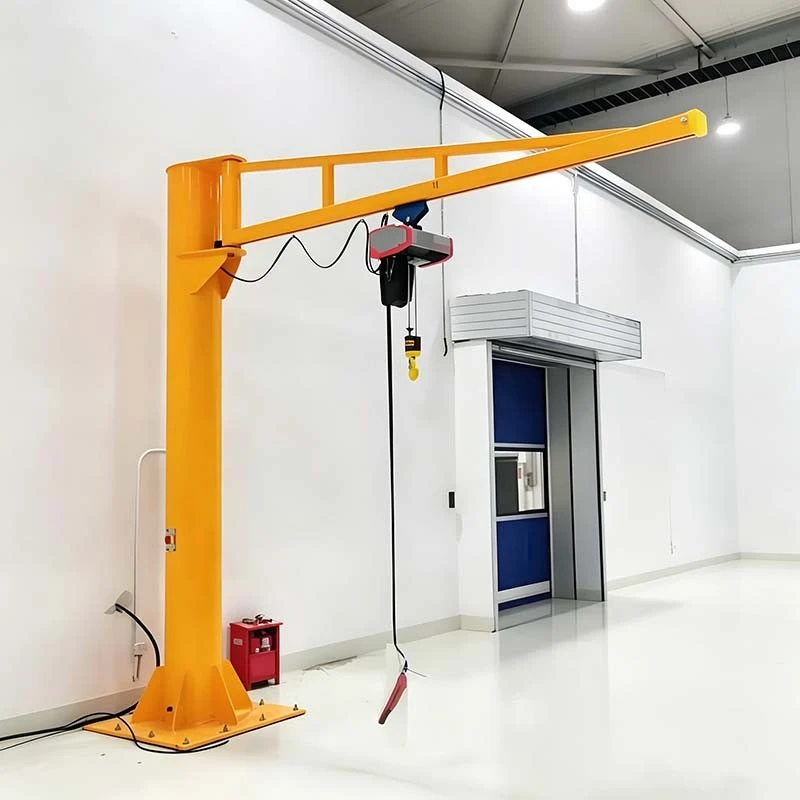

• Placa de base com-parafuso de ancoragem em uma laje existente.A placa de base da coluna é perfurada e fixada em um piso de concreto previamente vazado e{0}}verificado com carga, usando chumbadores químicos ou mecânicos. Este método é adequado para instalações com laje existente adequada e é o caminho mais rápido para a instalação.
• Placa de base-incorporada-fundida na fundação.A placa de base, ou uma gaiola de ancoragem conectada a ela, é colocada em concreto fresco antes da concretagem, de modo que a conexão se torne parte integrante da fundação, em vez de uma fixação superficial. Essa abordagem normalmente é selecionada para configurações de maior capacidade ou alcance mais longo, onde a tração-da âncora e a resistência ao cisalhamento devem ser maximizadas.
• Montagem da-inserção da manga.Uma luva de aço é fundida na fundação e a coluna é inserida, nivelada com cunhas ou calços e soldada ou cimentada no local. Este método separa o pilar da primeira concretagem, o que simplifica a correção do alinhamento e permite que o pilar seja removido e reinicializado caso o guindaste precise ser posteriormente realocado para uma nova posição da placa de base.

O método correto depende da condição do piso existente, do cronograma do projeto, do caso de carga nominal e se a realocação futura é um requisito realista - e não apenas do custo.





Cada guindaste montado no piso transmite três reações distintas em sua fundação, e todas as três devem ser verificadas em conjunto, não isoladamente:

Reação	Fonte	Requisito de Fundação
Carga vertical	Carga nominal mais braço de lança, carrinho e peso próprio-da talha	Capacidade de carga adequada e espessura da laje abaixo da placa de base
Cisalhamento horizontal	Aceleração de giro, deslocamento do carrinho e qualquer carga lateral	Parafusos de ancoragem ou buchas embutidas dimensionados para resistência lateral
Momento de reviravolta	Peso da carga multiplicado pelo alcance no raio de trabalho	Tamanho da placa de base, espaçamento de ancoragem e reforço suficiente para resistir ao tombamento

O momento de tombamento aumenta diretamente com o alcance, e é por isso que um braço de lança mais longo com a mesma carga nominal sempre exige uma base maior, um reforço mais profundo ou uma massa de fundação mais pesada do que um braço mais curto. Uma base projetada para uma combinação de capacidade-de alcance não pode ser considerada adequada para outra sem-reverificação.





Parâmetro	Alcance típico para esta classe de guindaste
Capacidade nominal	125kg a 5.000kg
Divulgação	2 m a 10 m, menor para níveis de capacidade-maiores
Ângulo de giro	Até 360 graus ou um setor restrito onde as obstruções do local assim o exigirem
Perfil de lança	Braço de seção-em forma de-ou caixa-com baixa altura livre
Unidade giratória	Manual como padrão, giro elétrico disponível para frequências-mais altas
Viagem de bonde	Manual ou elétrico para posicionamento repetido em velocidade
Montagem da placa de base	Parafuso de ancoragem-fundido-embutido ou inserção de luva-de acordo com a condição do local

Capacidade e alcance estão inversamente ligados em qualquer braço em balanço: as figuras acima descrevem os limites externos da classe de produto, e não uma combinação disponível simultaneamente. O emparelhamento exato do raio-de carga, as dimensões da placa de base e a especificação da âncora devem ser confirmados em relação à fundação real do local antes que um pedido seja finalizado.





O braço de lança funciona como um trilho para a unidade de elevação e não como um dispositivo de elevação fixo. Um guindaste de lança montado no piso é selecionado independentemente da estrutura do guindaste e compatível com a capacidade nominal, velocidade de elevação necessária, classificação de serviço e método de controle:

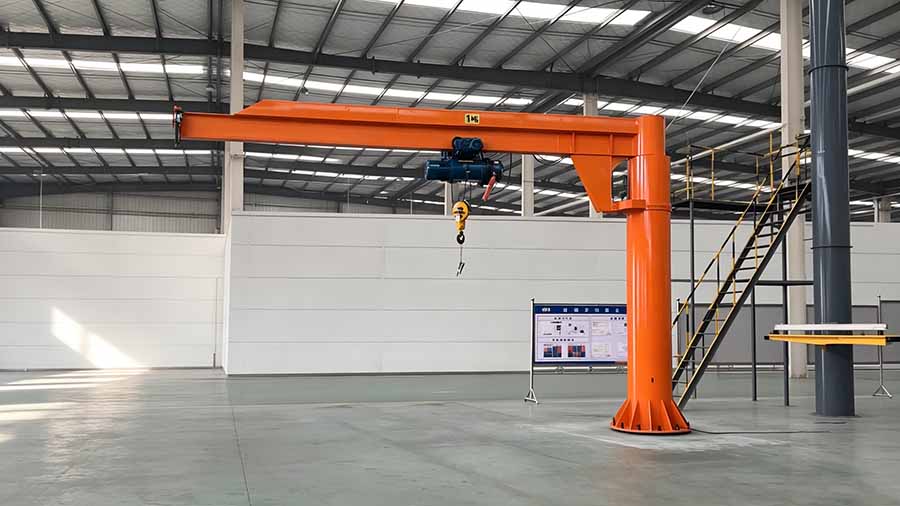

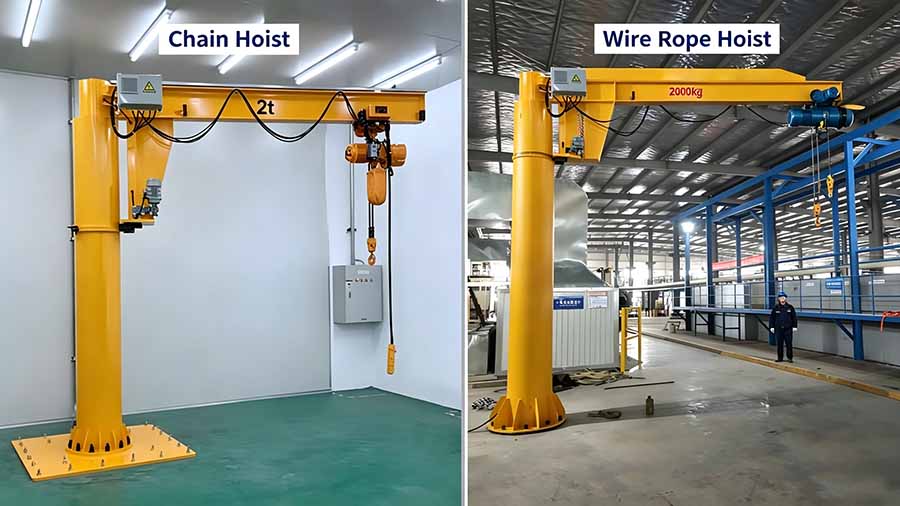

• Talha elétrica de corrente- escolha padrão para levantamentos repetidos e moderados-com controle pendente ou rádio.
• Talha de-cabo- especificado onde a capacidade ou a altura de elevação excedem os limites típicos da talha-de corrente.
• Bloco de corrente manual- apropriado para elevações pouco frequentes onde o fornecimento de energia no ponto de uso é impraticável.

A altura livre da talha, a abordagem do gancho e as dimensões do trole devem ser verificadas em relação ao perfil de lança de altura baixa do guindaste, para que a altura nominal de elevação total permaneça utilizável abaixo do braço.







Um guindaste de lança montado no piso não é intercambiável com qualquer outra configuração de lança, e o método de montagem deve seguir as condições do local e não uma preferência geral:

• Em comparação com um guindaste de lança -montado em parede ou viga -, uma unidade de piso transporta sua própria carga para uma fundação dedicada, de modo que pode ser instalada onde não existe nenhuma estrutura de construção verificada. Uma lança-montada em viga ou parede, por outro lado, requer um membro estrutural existente classificado para o caso de carga completo do guindaste.
• Em comparação com um guindaste de lança portátil sobre uma base ponderada - uma unidade de piso é uma instalação permanente assim que a conexão de ancoragem for feita; uma unidade portátil troca a permanência pela capacidade de reposicionar todo o guindaste sem trabalho de fundação.

Quando já existe uma viga ou coluna estrutural adequada e o espaço no piso é limitado, uma configuração{0}montada em viga pode ser mais eficiente. Quando o ponto de elevação tiver de se deslocar entre locais, uma base portátil é a alternativa adequada. Um guindaste de lança montado no chão é a escolha correta quando o ponto de elevação é fixo e nenhuma estrutura existente pode ser confiável para transportar a carga.

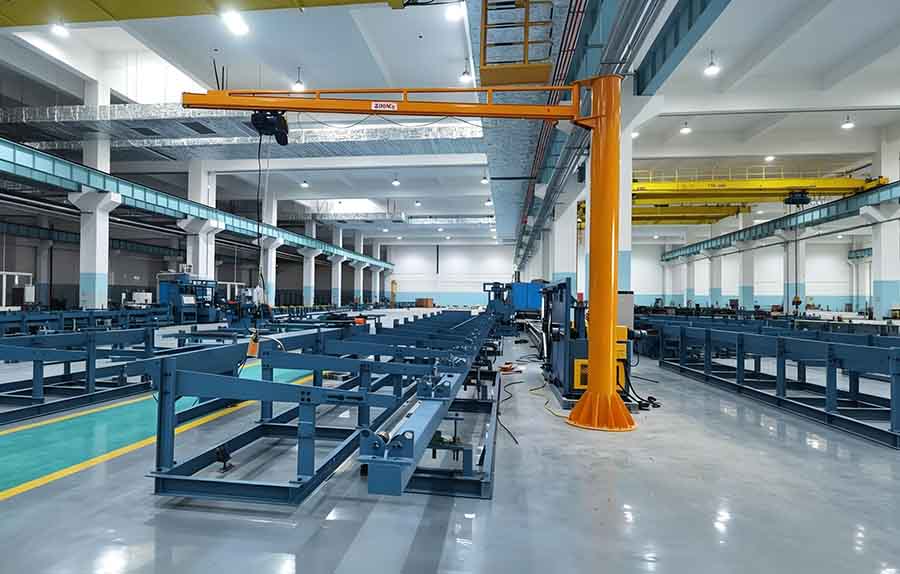

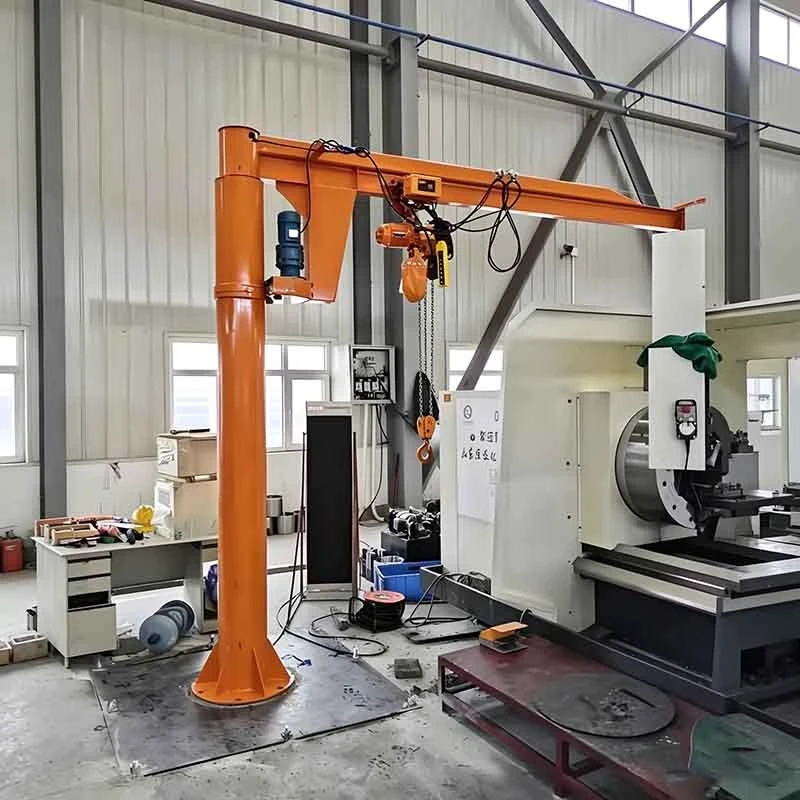

• Estações de carga e descarga de máquinas-ferramentas
• Células de soldagem e fabricação
• Baias de manutenção para manutenção de equipamentos e troca de componentes
• Manuseio de moldes e matrizes em uma estação de trabalho fixa
• Armazéns e pontos de expedição que exigem uma zona de elevação dedicada e repetível
• Instalações sem parede adequada ou elemento estrutural suspenso para transferência de carga







Um guindaste giratório montado no piso não pode ser dimensionado apenas com base na capacidade nominal. Os seguintes dados devem ser confirmados antes de uma proposta ser finalizada:

1. Carga nominal, incluindo o peso de ganchos, eslingas e qualquer acessório abaixo-do{1}}gancho.
2. Raio de trabalho, medido a partir da linha central da coluna até a posição mais distante pretendida do gancho.
3. Altura necessária do gancho e altura livre disponível, incluindo dimensões do corpo da talha.
4. Cobertura de giro, posições de obstáculos e qualquer restrição no ângulo de rotação.
5. Ciclo de trabalho, incluindo elevadores por hora e total de horas de operação por turno.
6. Condição existente do piso e da fundação, incluindo espessura da laje, grau de concreto e reforço, ou confirmação de que uma nova fundação será lançada.
7. Método preferido de montagem da placa de base, com base no cronograma de instalação e em qualquer necessidade de realocação futura.





A fundação é um componente estrutural do guindaste, e não um item separado-da obra civil a ser finalizado posteriormente. As dimensões da placa de base, o padrão do parafuso de ancoragem, a profundidade de embutimento e a especificação do concreto devem ser derivadas do caso de carga confirmado - carga vertical, cisalhamento horizontal e momento de tombamento no alcance nominal - antes da fundação ser concretada ou da laje existente ser perfurada. Após a instalação, o prumo da coluna, a folga de rotação da lança, o deslocamento do carrinho e a operação da talha devem ser verificados antes de o guindaste ser colocado em serviço, e a inspeção periódica deve seguir os requisitos locais aplicáveis-do equipamento de elevação.





O que é um guindaste de chão?

Um guindaste de lança de piso é um sistema de elevação cantilever giratório com uma coluna fixada em sua própria placa de base e fundação de concreto dedicada, diferenciando-o dos tipos de guindaste de lança-montado na parede, montado em viga-e portátil que depende de uma estrutura existente ou de uma base móvel.

Qual é a diferença entre um guindaste de lança montado no piso e um guindaste de lança montado no piso?

Ambos se referem a um guindaste de lança cuja coluna está ancorada em sua própria fundação e não em uma parede, viga ou coluna de um edifício.

Um guindaste giratório montado no piso requer uma fundação dedicada?

Sim. A placa de base deve transferir carga vertical, cisalhamento horizontal e momento de tombamento para uma fundação dimensionada para a combinação específica de capacidade e alcance. Uma fundação subdimensionada ou não verificada é a causa mais comum de instabilidade nesta classe de guindastes.

Um guindaste montado no piso pode ser instalado em uma laje existente?

Pode, desde que a espessura da laje existente, o grau de concreto e a armadura sejam verificados como adequados para as reações calculadas. Quando o piso existente não atender a esse requisito, uma base de inserção-fundida ou de manga-deve ser usada.

Que capacidade e alcance um guindaste de lança montado no piso pode cobrir?

As configurações nesta classe de produtos normalmente variam de 125 kg a 5.000 kg em capacidade nominal e de 2 ma 10 m em alcance, com configurações de alcance mais longas correspondendo a menor capacidade permitida. A combinação específica deve ser confirmada em relação ao projeto da fundação.

Que tipo de talha funciona com um guindaste montado no piso?

Uma talha elétrica de corrente, talha de cabo-ou bloco de corrente manual pode ser montada no braço da lança, selecionada de acordo com a capacidade nominal, velocidade de elevação necessária, classificação de serviço e altura livre disponível abaixo do perfil de jib com altura baixa-.
